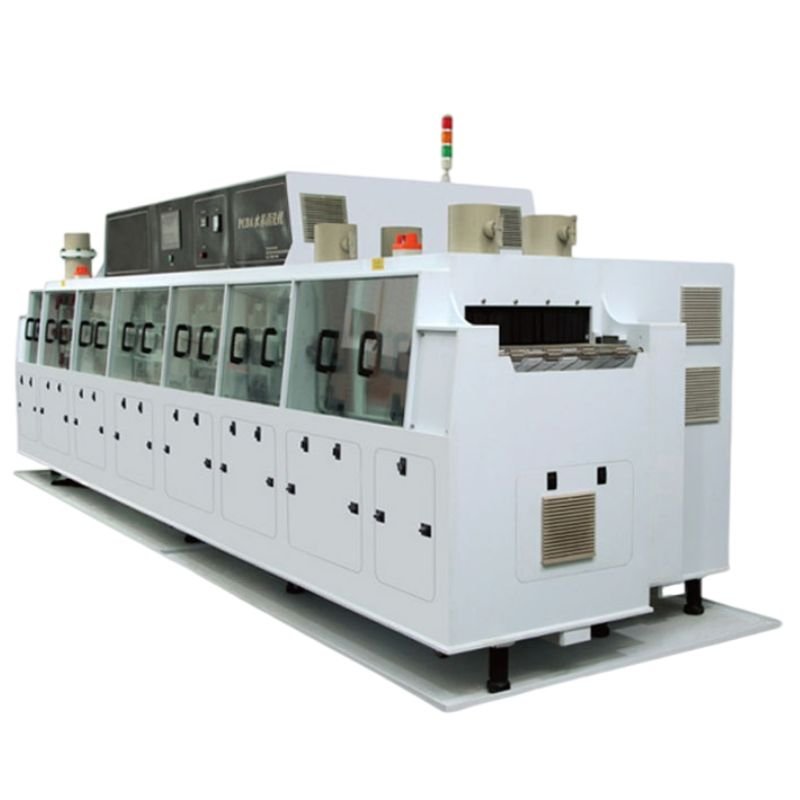

ماكينة تنظيف PCBA المدمجة C9610 في خط مستقيم
تنقسم ماكينة التنظيف المائي المدمجة DEZ-C9610 من طراز DEZ-C9610 إلى ثلاثة أقسام للعمليات، مثل قسم التنظيف الكيميائي، وقسم الشطف بالماء النقي، وقسم التجفيف بالهواء الساخن القوي. تنقسم الماكينة كذلك إلى إحدى عشرة عملية بما في ذلك العزل أو التنظيف الكيميائي المسبق، والتنظيف بالتدوير الكيميائي، وقطع هواء العزل، وعزل هواء العزل، وعزل التنظيف بالتدفق، والغسيل المسبق لمجاري الهواء المعزول، والشطف بالتدوير بالماء النقي، والغسيل النهائي بالمياه العذبة، وقطع الهواء في المرحلة الأولى والتجفيف، وقطع الهواء في المرحلة الثانية والتجفيف، وخروج اللوحة.
يتم تقطيع جميع ألواح PP وحفرها باستخدام ماكينات CNC.
الجزء السفلي من جميع الخزانات ملحوم ثلاثي القوة لضمان عدم حدوث أي تسرب.
إطار الماكينة عبارة عن إطار فولاذي سميك مغلف بلوح من البولي بروبيلين بولي بروبيلين. بينما تضمن مادة البولي بروبيلين بولي بروبيلين الخواص الكيميائية، يضمن إطار القاعدة الفولاذية قوة الماكينة.
فوهات قطاعية مخصصة من الفولاذ المقاوم للصدأ 316.
نظام استعادة التكثيف في القسم الكيميائي (اختياري).
مدخل اللوح ← عزل اللوح ← الغسيل الكيميائي ← الغسيل الكيميائي ← العزل ← عزل قطع الهواء ← عزل قطع الهواء ← عزل التنظيف ← عزل سكين الهواء ← الشطف المسبق بماء DI ← الشطف بماء DI ← الشطف النهائي ← العزل ← المرحلة الأولى من الهواء الساخن عالي الضغط ← المرحلة الثانية من الهواء الساخن عالي الضغط ← خروج اللوح
C9610 Brochure
المواصفات المميزة
| أبعاد الماكينة | L4560*W1760*H1660mm |
|---|---|
| استهلاك الطاقة | 80 كيلو وات تقريباً |
| أبعاد المنتج | 580mm(W)*450mm(L)*80mm(H) |
| استهلاك سائل التنظيف | 1.0 - 2.5 لتر/ساعة |
| استهلاك مياه DI | 10 لتر - 16 لتر/دقيقة |
| سرعة النقل | 0 مم/دقيقة - 1500 مم/دقيقة |
| طريقة التحكم | شاشة لمس + تحكم PLC |
| مادة الماكينة | مادة PP المستوردة المقاومة للتآكل والمصنوعة من مادة PP المستوردة |
| مادة الحزام الناقل | الفولاذ المقاوم للصدأ SUS316 |
| مزود الطاقة | 3 فولت، 380 فولت تيار متردد 3PH، 5 أسلاك |
| وزن | 2600 كجم تقريباً |
| جودة مياه DI | >15MΩ |
| معدل تدفق المياه DI | 1.0 م3/ساعة |
| متطلبات تدفق هواء العادم | 1200 CFM |
| مستوى الضوضاء | < 70 Db |
| قسم التنظيف الكيميائي قسم التنظيف الكيميائي ضغط الرذاذ | 25-35 رطل/بوصة مربعة |
| ضغط رذاذ قسم الشطف DI | 25-40 رطلاً في الثانية |
