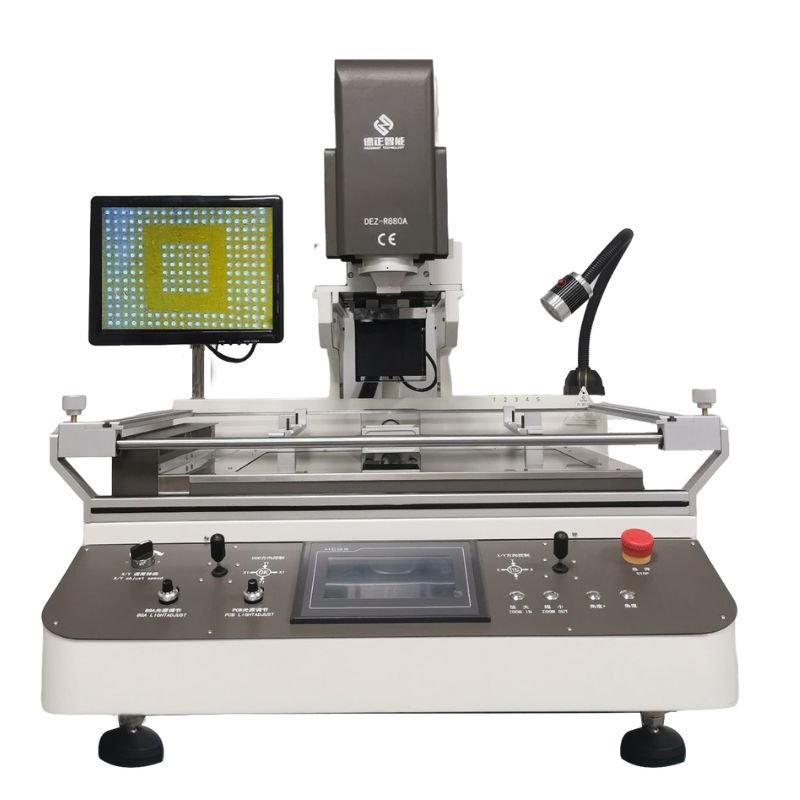

R880A Высокоточная автоматизированная оптическая система обработки BGA

Функциональные преимущества:

• Для перемещения осей X и Y используется моторизованное автоматическое управление, что делает выравнивание быстрым и удобным, а также позволяет ремонтировать печатные платы больших размеров без мертвых углов, несмотря на относительно небольшую площадь оборудования.

Тип работы:

• Полностью автоматическая система оптической юстировки.

Технические характеристики продукта:

• Размеры: L980×W710×H940 мм.

Область применения:

• Подходит для ремонта различных типов SMT-компонентов, таких как (BGA, QFN, PGA, POP, PLCC, TQFP, TSOP...).

Система отопления:

1. Оснащен верхней и нижней трехзонной системой отопления с независимым контролем температуры, включая верхний нагрев горячим воздухом, нижний смешанный нагрев горячим воздухом и инфракрасный предварительный нагрев в нижней части.
2. В крупногабаритном инфракрасном нагревателе используются высокоэффективные импортные нагревательные трубки с высокотемпературной микрокристаллической панелью для обеспечения равномерного предварительного нагрева печатной платы.
3. Область инфракрасного нагрева может быть электрически перемещена в направлении X, обеспечивая более широкий и равномерный диапазон предварительного нагрева, эффективно предотвращая коробление печатных плат.
4. Верхняя нагревательная головка использует двухканальный нагреватель с диаметром выходного отверстия (не размер сопла) до 70 мм, обеспечивая более равномерную температуру для ремонта компонентов большого размера и эффективно повышая процент успешной пайки.

Система оптического выравнивания:

1. Высокоточная оптическая система выравнивания с ПЗС-матрицей сверхвысокой четкости HDMI 1080P микроскопического класса, электрическое перемещение в направлениях X и Y и полное наблюдение за компонентами для устранения "мертвых зон наблюдения" и достижения точного размещения компонентов.
2. Устанавливающая головка может поворачиваться на угол, контролируемый микрометрическими регулировками, с точностью до ±0,01 мм.
3. Для обеспечения точного размещения головка управляется сервосистемой.
4. Оснащен лазерной системой точечного позиционирования для быстрого перехода между различными ремонтными продуктами без необходимости настройки сложных параметров.

Операционная система:

1. Человеко-машинный интерфейс позволяет использовать различные режимы работы и пользовательские разрешения.
2. Автоматическая пайка/демонтаж с простым управлением.
3. Человеко-машинный интерфейс использует сенсорный экран с высоким разрешением.
4. Несколько режимов работы позволяют выполнять пайку и отсос микросхем одним нажатием кнопки, обеспечивая простое управление.
5. Оснащен автоматической системой подачи материала для автоматической подачи и сбора материала.
6. Оси X и Y имеют новую конструкцию: верхний нагреватель горячего воздуха может перемещаться в направлении Y (спереди и сзади), а зона инфракрасного нагрева - в направлении X (слева и справа). В процессе ремонта нет необходимости вручную перемещать печатную плату; ее можно легко переместить в нужное положение с помощью джойстика, что очень удобно.

Система безопасности:

1. Устанавливающая головка имеет встроенное устройство обнаружения давления для защиты печатной платы и компонентов.
2. В системе перемещения головки вверх и вниз используются импортные шариковые направляющие, обеспечивающие точность размещения.
3. Система автоматически контролирует каждый нагреватель в режиме реального времени во время работы и имеет функцию защиты от перегрева.
4. Вся машина оснащена функцией аварийной остановки.

Преимущества оборудования:

1. Встроенная система автоматической подачи и приема.
2. Устанавливающая головка может поворачиваться на угол, контролируемый микрометрическими регулировками, с точностью до ±0,01 мм.
3. Высокоточные датчики K-типа используются для точного определения температуры каждой точки печатной платы и BGA, с автоматическим анализом кривых.
4. Встроенный вакуумный насос с угловым поворотом для точной настройки насадки.
5. Инфракрасная система нагрева и опорная плита печатной платы могут электрически перемещаться в большом диапазоне, что облегчает ремонт больших печатных плат и ремонт нескольких микросхем.

Превосходные защитные функции:

Эта машина сертифицирована по стандарту CE и оснащена аварийным выключателем и автоматической защитой от отключения питания в случае аварии. Кроме того, он оснащен микрокристаллической панелью для предотвращения ожогов от падающих предметов или рук. После завершения пайки или десольдинга предусмотрена функция сигнализации. В случае потери контроля над температурой схема может автоматически отключить питание, обеспечивая двойную защиту от перегрева. Температурные параметры защищены паролем для предотвращения произвольных изменений, а также имеются различные функции защиты и защиты от взлома, чтобы гарантировать, что ремонт печатных плат и компонентов не будет поврежден, а сама машина не будет разрушена при любых аномальных условиях.
