Обзор
Автоматические модели паяльных станций SMD / BGA поддерживают печатные платы и подложки, состоящие из таких компонентов, как BGA, CSP, QFN, Flip Chips, мин. 5 мм * 5 мм ИС.

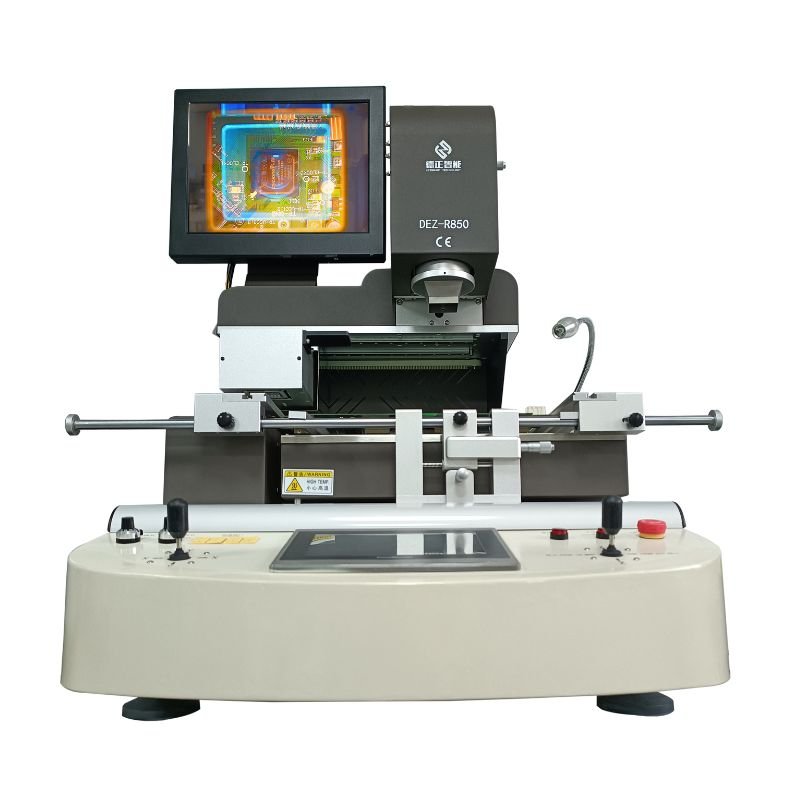

Паяльная станция ST-R850 BGA
- Высокая автоматическая доработка
- Стабильная система отопления горячим воздухом
- Нижний нагреватель регулируемый

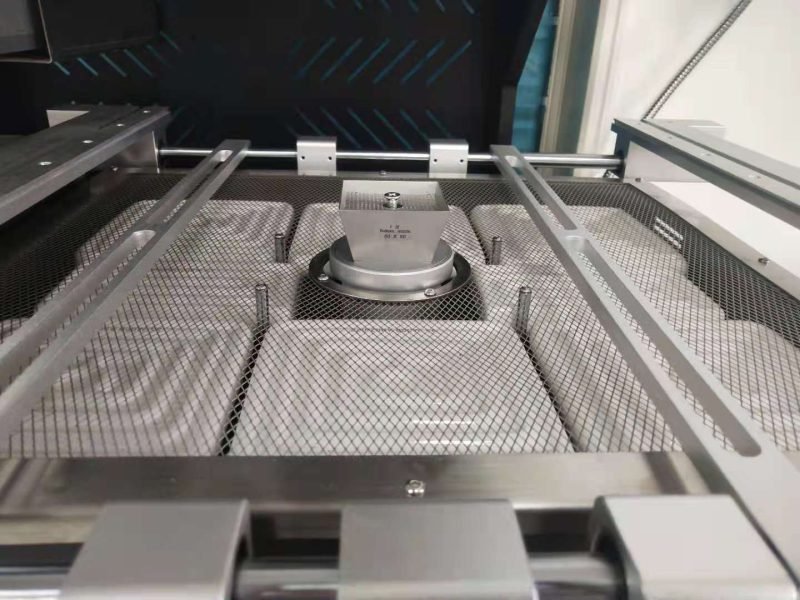

- Инфракрасный предварительный нагреватель из углеродного волокна

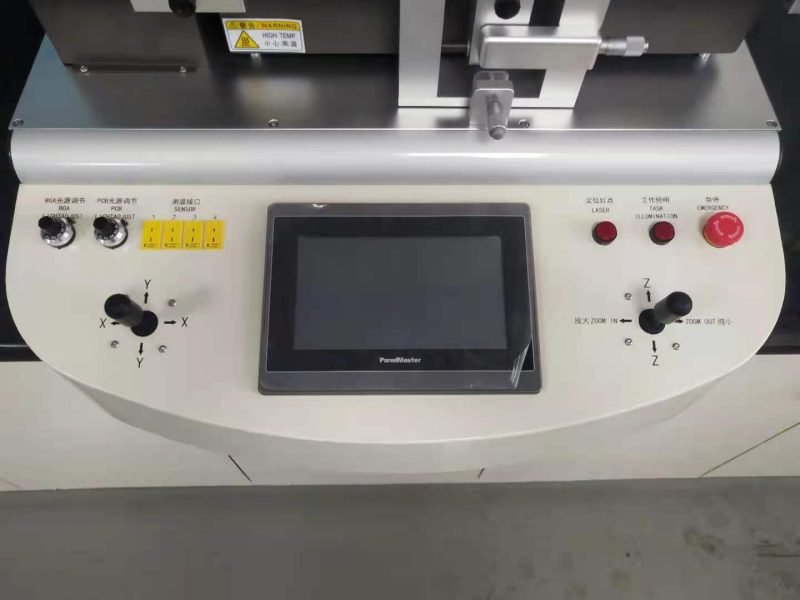

- Интерфейс HMI с сенсорным экраном высокой четкости
- Автоматическое размещение и распайка
- Установка точки наблюдения из более модульных панелей
- Мониторинг температуры в режиме реального времени и защита от перегрева.

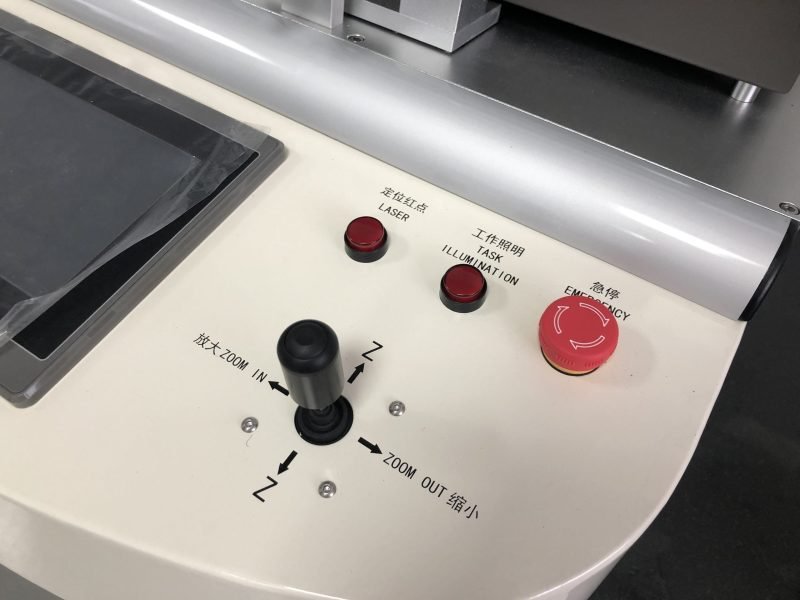

- Кнопка аварийной остановки

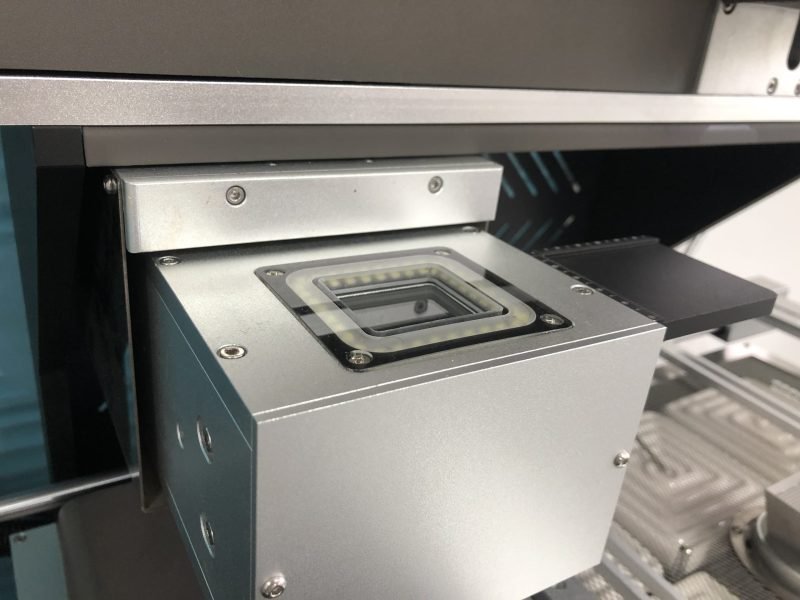

- Камера процесса доработки (опция)
| Модель | СТ-Р850 |
|---|---|
| Суммарная мощность | 6800 Вт |
| Верхняя мощность нагрева | 1200 Вт |
| Мощность нижнего нагрева | 1200 Вт |
| Мощность нижнего ИК-нагрева | 4200 Вт (2400 Вт контролируется) |
| Источник питания | (Однофазный) переменный ток 220 В±10 50 Гц |
| Расположение способ | Оптическая камера + V-образный слот для карт + положение лазера для быстрого определения местоположения |
| Контроль температуры | Высокоточное управление замкнутым контуром датчика K, независимый контроль температуры с точностью ±1 ℃ |
| Выбор техники | Высокочувствительный сенсорный экран + режим контроля температуры + ПЛК Panasonic + шаговый водитель |
| Макс. Размер печатной платы | 570×450 мм |
| Мин. Размер печатной платы | 10×10 мм |
| Датчик | 4 ед. |
| Многократное усиление чипа | 2-30X |
| Толщина печатной платы | 0,5-8 мм |
| Размер чипа | 0,3*0,6 мм-80*80 мм |
| Мин. пространство чипа | 0,15 мм |
| Макс. монтировать загрузку | 200г |
| Точность крепления | ±0,01 мм |
| Общий размер | Д670×Ш780×В850мм |
| Вес машины | 90 кг |
- Камера для проверки процесса доработки
