Обзор

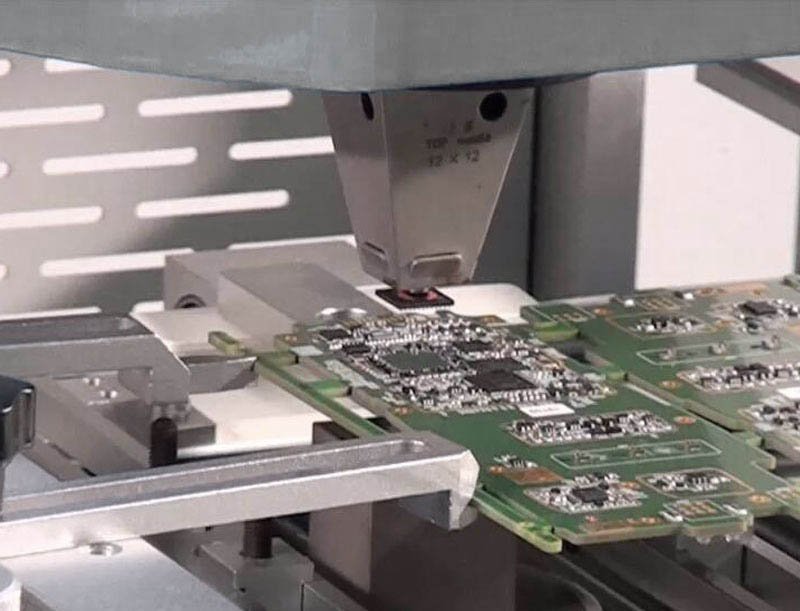

Полуавтоматическая система доработки обычных SMD, BGA, QFP, CSP, розеток, компонентов Micro-SMD и т. д.

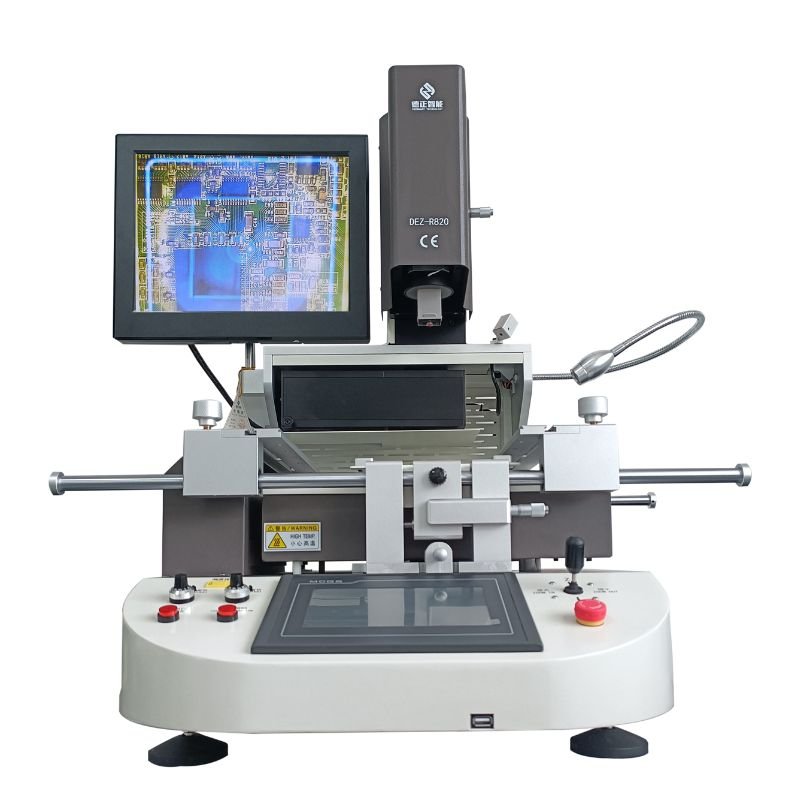

Паяльные станции ST-R820 SMD/BGA оснащены новейшими технологиями машинного зрения и термического управления процессами. Печатные платы и подложки, состоящие из таких компонентов, как BGA, CSP, QFN, флип-чипы, опора P08 Светодиодные бусины с малым шагом, мин. 2 мм * 2 мм IC.
- Стабильная и равномерная система отопления горячим воздухом
- Нижний нагреватель регулируемый
- Инфракрасный предварительный нагреватель из углеродного волокна
- Высокоточная система контроля температуры PID
- Промышленная ПЗС-камера высокого разрешения (1,3 МП)
- Высокоточная система оптического выравнивания

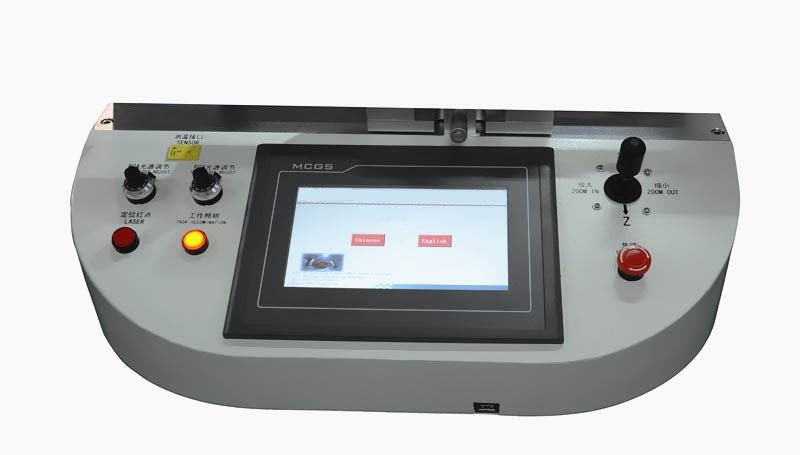

- Интерфейс ЧМИ с сенсорным экраном высокого разрешения
- Автоматическое размещение, распайка
- Встроенная система датчиков давления для защиты печатной платы
- Мониторинг температуры в реальном времени и защита от перегрева.
- Кнопка аварийной остановки
| Элемент | СТ-Р820 |
|---|---|
| Общая мощность | 5300 Вт |
| Верхний нагреватель | 1200 Вт |
| Нижний нагреватель | 1200 Вт |
| ИК обогреватель | 2700 Вт |
| Зона ИК-обогрева | 280*380 мм |
| Напряжение | 220 В переменного тока±10% 50/60 Гц |
| Направление движения | Ось Z |
| Контроль температуры | Точность термопары с замкнутым контуром типа K в пределах ±3 ℃ |
| точность температуры | ±3 градуса |
| Размер печатной платы | Макс 415*370 мм Мин 65*65 мм |
| Оптическая система | Японская оригинальная цветная ПЗС-матрица высокой четкости |
| BGA-чип | Макс 80*80 мм Мин 2*2 мм |
| Измерение | Д680*Ш630*В900 мм (подставка для ЖК-дисплея не входит в комплект) |
| Вес нетто | 79 кг |
| Упаковка | Д780*Ш800*В1090мм |
| Вес брутто | 105 кг |

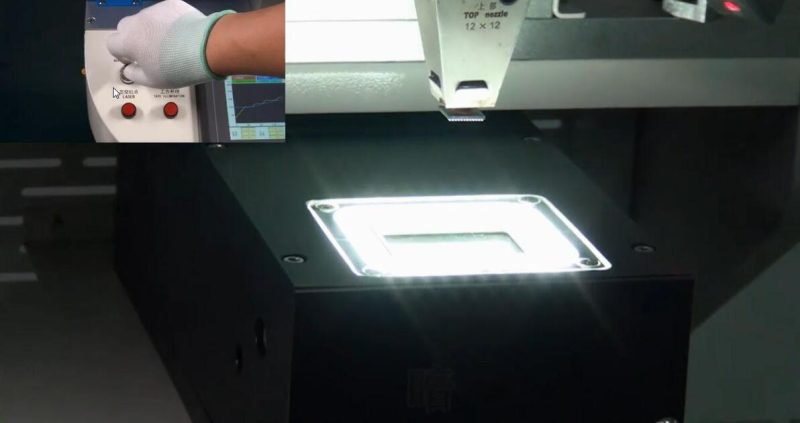

- Камера для проверки процесса доработки
