Panoramica

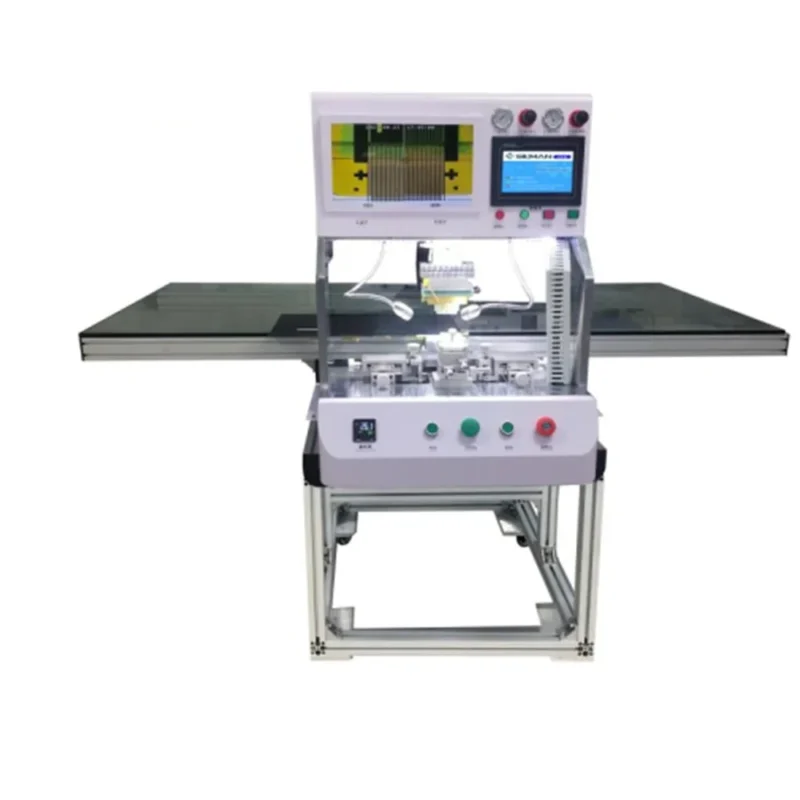

Questa apparecchiatura è adatta per una varietà di incollaggi combinati di schede FPC / COF / TAB e LCD o PCB. Si tratta di un'attrezzatura di riparazione professionale ad alta precisione per riparare schermi 2K, 4K e curvi di diverse dimensioni, danni al cavo dello schermo LCD o caduta naturale. Può riparare il pannello TV fino a 100 pollici.
- Capacità di incollaggio versatile: Questo prodotto è progettato per l'incollaggio di vari tipi di FPC, COF, TAB, pannelli LCD e combinazioni di PCB. Supporta l'incollaggio di pannelli LCD di diverse dimensioni e configurazioni, tra cui verticale, orizzontale, banda verticale, banda orizzontale, nastro nero, filo colorato, nastro, multilinea, bianco e nero, mezzo display verticale e mezzo display orizzontale.
- Compatibilità con le dimensioni flessibili: La macchina è in grado di gestire pannelli LCD di dimensioni fino a 65 pollici, con una piattaforma espandibile per adattarsi a pannelli di dimensioni diverse.
- Testa singola e dispositivo pneumatico: Caratterizzato da un design a testa singola e dispositivo pneumatico singolo, oltre che da un unico controllo della temperatura, garantisce semplicità e facilità di funzionamento.
- Incollaggio di precisione: Raggiunge un'elevata precisione di lavoro con un'accuratezza di ±0,015 mm, consentendo risultati di incollaggio precisi.
- Design compatto e salvaspazio: Con dimensioni di 860*.860*1450 mm, la macchina offre un ingombro ridotto, ideale per gli ambienti con spazi limitati.
- Modalità di riscaldamento efficiente: Utilizza la modalità di riscaldamento a impulsi per operazioni di incollaggio efficienti ed efficaci.
- Funzionamento facile da usare: Il funzionamento avviene tramite un'interfaccia di controllo touch screen da 7 pollici, che offre agli utenti un funzionamento intuitivo e facile da usare.
- Sistema di allineamento avanzato: Dotato di due telecamere CCD ad alta definizione per un allineamento preciso durante il processo di incollaggio.
- Controllo affidabile della temperatura: Presenta un intervallo di errore di temperatura di ±0,5°C, garantendo un controllo costante e affidabile della temperatura di incollaggio.
- Controllo programmabile: Utilizza un PLC Panasonic per la programmazione del controllo, offrendo flessibilità e opzioni di personalizzazione per i diversi requisiti di incollaggio.
- Dispositivo TAB regolabile: Include regolazioni micrometriche per gli assi X, Y e Z, che consentono un posizionamento e un allineamento precisi dei componenti TAB.
- Movimento manuale della piattaforma: Consente l'azionamento manuale del movimento della piattaforma, offrendo agli utenti controllo e flessibilità durante il processo di incollaggio.
- Testa di pressatura a caldo durevole: la testa di pressatura a caldo ha una dimensione di 50*.1.4*10 mm, assicurando durata e prestazioni di incollaggio costanti.
- Garanzia: La garanzia di un anno garantisce ai clienti l'affidabilità e l'assistenza del prodotto.
| Modello del dispositivo | ST-65 |
|---|---|
| Dimensione LCD applicabile | Massimo 65 pollici |
| Spessore del pannello LCD applicabile | 0,3-1,1 mm |
| Modalità riscaldamento | Impulso di calore |
| Precisione di lavoro | ±0,015 mm |
| Dimensioni della macchina | 860*860*1450mm |
| Peso | 250 kg |
| Potenza di ingresso | 3500W |
| Potenza nominale (w) | AC 220V |
| Pressione di lavoro | 0,1~0,7Mpa Sorgente di aria secca |
| Modalità di funzionamento | Controllo touch screen da 7 pollici |
| Sistema di allineamento | 2 Telecamera C/LCCD ad alta definizione |
| Intervallo di errore di temperatura | ±0,5°C |
| Dispositivo di controllo della programmazione | Panasonic PLC |
| Apparecchio TAB | micrometro Regolazione degli assi X, Y, Z |
| Piattaforma in movimento | Funzionamento manuale |
| Dimensioni della testa della pressa a caldo | 50*1,4*10 mm |
| Garanzia | Un anno |
