Überblick
Der ST-400D verfügt über präzise und effiziente Klebstoffabgabeausgänge für die Elektronikindustrie, die Automobilindustrie oder die Medizin- und Pharmaindustrie.

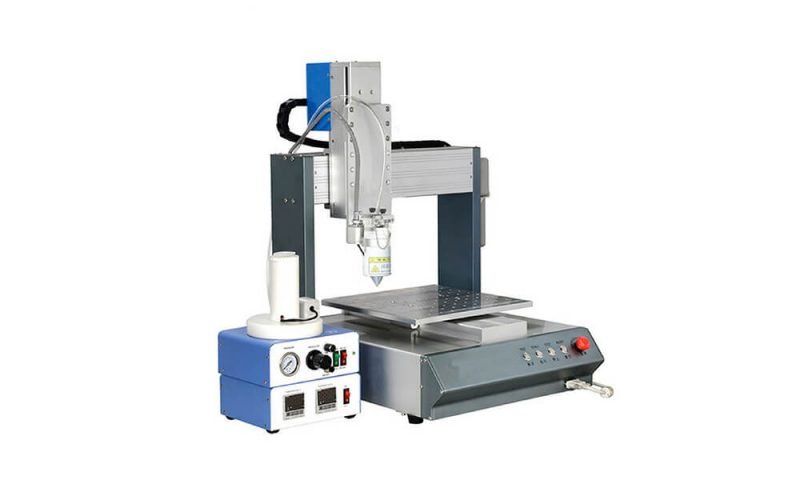

Der automatische Leimauftragsroboter ST-400D verfügt über eine leistungsstarke und kostengünstige Plattform, der Arbeitsprozess ist flexibel und schnell. Die Abgabegeschwindigkeit, -zeit, -winkel und -menge usw. können nach Wunsch gesteuert werden. Es kann die Produktqualität verbessern, Ausschussprodukte reduzieren und Materialverschwendung vermeiden. Unser Roboter eignet sich für verschiedene Leimdosierungssteuerungen, ersetzt den manuellen Dosiervorgang, um die automatische Dosierung zu realisieren, verbessert die Produktionseffizienz, stabilisiert die Qualität und sorgt für die Konsistenz des Dosiervorgangs.
- Bedienung mit tragbarem LCD-Panel. Es ist einfach zu programmieren und zu erlernen.
- Es kann Punkte, Linien, Bögen und Kreise und sogar unregelmäßige Kurven durch aufeinanderfolgende Interpolation zeichnen und jeden nicht planaren 3D-Trajektorienpfad realisieren.
- Hervorragende Lehrfunktionen. Unterstützt das Einfügen und Gruppenbearbeiten von Arrays, grafisches Durchsuchen, dreidimensionales Ellipsendiagramm und eine gemeinsame grafische Bibliothek.
- Das MiniSD-Dateispeichergerät mit hoher Geschwindigkeit und 2G-Kapazität kann 999 Abgabeprozessdokumente speichern.
- Leimmenge, Geschwindigkeit der Leimabgabe, Einspritzzeit und Haltezeit können über Parameter eingestellt werden
- Mit der zweiten speziellen Dosiersteuerung ist der Leimausfluss recht stabil, ohne dass er ausläuft oder tropft.
- Die Funktion der automatischen Gelverhinderung kann wirksam verhindern, dass das Aushärten des Klebers den Nadelkopf blockiert.
- Leistungsstarke Kompatibilität mit dem PC. Unterstützt den Import beliebter Designsoftware wie Auto CAD und Coral Draw. Zusammen mit der Software Logo Shop kann es alle Arten von Dateiformaten wie NC, .AI, .DXF, .JPG, .BMP, Scanner usw. generieren und ausgeben.
- Geeignet für flüssige Kleber wie UV-Kleber, AB-Kleber, COB (Schwarzkleber), Weißkleber, EMI-Leitkleber, Silikon, Epoxidharz, Sekundenkleber, Silberkleber, Rotkleber, Paste, Wärmeleitpaste.
| Modell | ST-300D | ST-400D | ST-500D |
|---|---|---|---|
| Arbeitsbereich/mm | 300(X)*300(Y)*100(Z) | 400(X)*400(Y)*100(Z) | 500(X)*500(Y)*100(Z) |
| Größe/mm | 490(L)*528(B)*679(H) | 590(L)*628(B)*679(H) | 690(L)*728(B)*679(H) |
| Max. Belastung Y/Z | 7kg/3kg | ||
| Maximale Bewegungsgeschwindigkeit | 400 mm/Sek. (XY)/200 mm/Sek. (Z) | ||
| Fahrmodus | Schrittmotor + Riemen + präzise lineare Führungsschiene | ||
| XYZ-Wiederholgenauigkeit | ±0,03 mm | ||
| Programmkapazität | 999 Parameterdateien (65535 Punkte können pro Datei gespeichert werden) | ||
| Betriebssystem | LCD-Panel/Handprogrammiergerät | ||
| Motorisches System | Hochpräziser japanischer Mikroschrittmotor | ||
| Bewegungsmuster | Punkt zu Punkt in der XYZ-Achse, durchgehende Linie, Bogen | ||
| I/O-Ports zur Erweiterung | 4 Eingänge/4 Ausgänge | ||
| Stromversorgung | AC220V 50/60Hz 0,5 kW | ||
| Arbeitszustand | Temperatur 0–40 °C; Luftfeuchtigkeit 20–90% | ||
| Gewicht | Etwa 35 kg | Etwa 45 kg | Etwa 55 kg |
