ملخص
هذه المعدات مناسبة لمجموعة متنوعة من الربط المركب للوحة FPC / COF / TAB وLCD أو PCB. إنها معدات إصلاح احترافية عالية الدقة لإصلاح 2K و4K والشاشة المنحنية بأحجام مختلفة من تلف كابل شاشة LCD أو السقوط الطبيعي. يمكن إصلاح لوحة التلفزيون حتى 100 بوصة.

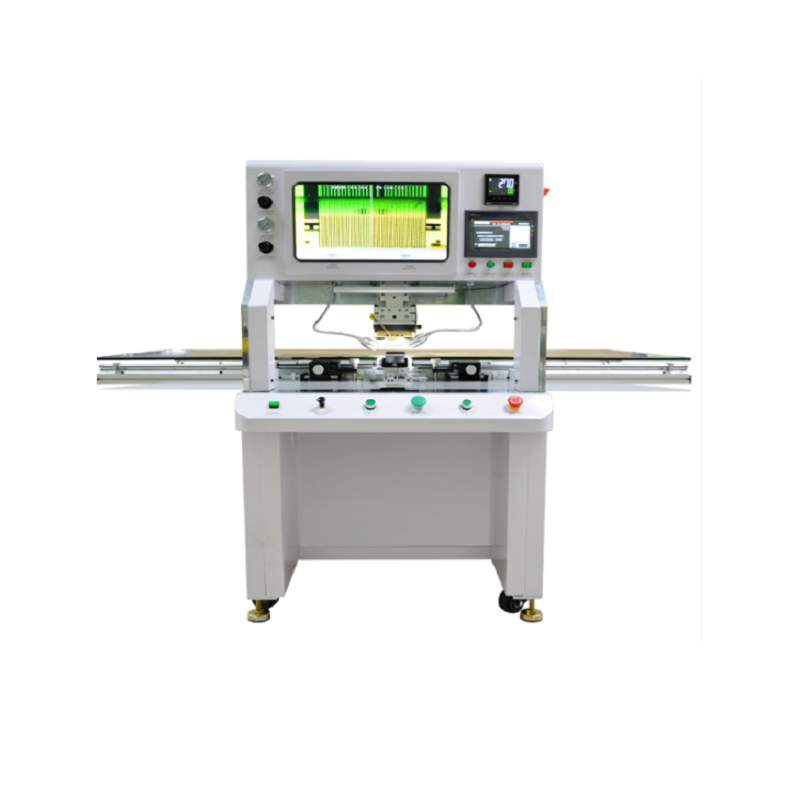

ماكينة ربط ACF صغيرة ST-100WS
إن منتجنا ST-100WS عبارة عن آلة ربط صغيرة للتسخين النبضي بالضغط الساخن برأس واحد. إنه مصمم لإصلاح لوحة شاشة عرض LCD للتلفزيون.
يمكن لـ ST-100WS إصلاح شاشة التلفزيون حتى 100 بوصة. إنها عبارة عن آلة ربط صغيرة مع 2 كاميرا CCD ورأس ربط بالضغط الساخن بحجم 50*1.4 مم. يمكننا أيضًا توفير رأس آلة الربط بأحجام أخرى مثل 68*1.4 مم و 50*1.2 مم.
هذا الطراز ST-100SS صغير الحجم مما يوفر تكلفة الشحن ومساحة التخزين. إنها آلة ربط بسعر منخفض ولكن نفس الأداء الجيد. إنها آلة الربط الأكثر مبيعًا لدينا.
لا تتردد في الاتصال بنا للحصول على أحدث أسعار آلات الربط.
* صور لآلة الربط الخاصة بنا لإصلاح لوحة شاشة LCD LED للتلفزيون
قطع غيار ماكينة الربط
يتم توفير قطع الغيار لإصلاح آلة الربط في الضمان. الضمان لجميع آلات ربط التلفزيون لدينا هو سنة واحدة.
ملحقات آلة الربط
سعر ماكينة الربط يشمل تكلفة الملحقات. ما عليك سوى شراء COF، ثم يمكنك تشغيل آلة الربط والبدء في إصلاح التلفزيون.
| طراز الجهاز | ST-100WS |
|---|---|
| وصف الجهاز | معدات إصلاح الشاشة، معدات إصلاح شاشات الكريستال السائل، معدات ربط COF/TAB، إلخ. |
| استخدامات الجهاز | يتم استخدام هذا المنتج في مجموعة متنوعة من FPC وCOF وTAB وLCD وربط مجموعة PCB، وينعكس في مجموعة متنوعة من أحجام LCD الرأسية، والأفقية، والشريط الرأسي، والحزام الأفقي، والحزام الأسود، والأسود، والخيط الملون، والشريط، ومتعدد -خط، أسود، أبيض وأسود، عرض نصف عمودي، صيانة الأعطال النصفية الأفقية. |
| مميزات الجهاز | رأس واحد، جهاز هوائي واحد، تحكم واحد في درجة الحرارة تصميم مصدر نبض متعدد السرعات لتلبية متطلبات الطاقة لضغط المنتج المتنوع |
| مواصفات لوحة LCD المطبقة | 15 بوصة - 65 بوصة (منصة قابلة للتوسيع) |
| سمك لوحة LCD المطبقة | 0.3-1.1 ملم [زجاج واحد] |
| نوع اللوحة | تفت |
| رقم IC للربط | واحد/لوحة |
| اتجاه الترابط | X أو Y أحادي الاتجاه |
| حجم رأس الربط | شفرة قابلة للاستبدال حسب مواصفات IC (الماكينة الأصلية مجهزة بمقاس (50X1.4X10. |
| وقت معالجة المعدات | TFT، 3.8S/رقاقة |
| فاز الإنتاج | قرص، 100 قطعة/ساعة |
| دقة الترابط | ±1.5 ميكرومتر (يدعم 4K) |
| أعلى إعداد دقة لتحديد المواقع | ± 0.5 ميكرومتر |
| متطلبات المعدات بيئة العمل | غرفة نظيفة وخالية من الغبار ونظيفة |
| ضغط العرض | 0.1 ~ 0.7Mpa مصدر الهواء الجاف |
| مزود الطاقة | التيار المتردد 220 فولت ± 10%، 50 هرتز، 3500 واط |
| جهاز هوائي | اسطوانة الدقة الأصلية Air TAC |
| نظام الضغط | يزيل هيكل الشريط المتوازي لنظام الضغط وزن المسافة البادئة، ويمكن أن يصل الحد الأدنى من دقة الضغط إلى 0.1 كجم، وتستخدم مكونات الضغط مكونات دقيقة SMC. |
| طريقة التدفئة | نبض (تسخين/تبريد سريع وتبريد مساعد) |
| نظام التحكم في درجة الحرارة | منحنى ارتفاع درجة الحرارة قابل للتعديل مع ضبط تلقائي PID عالي الدقة درجة الحرارة القصوى: ضمن +/-1 درجة مئوية |
| رأس الضغط الساخن | المواد: سبائك التيتانيوم خصائص المعدن: SUS440C دقة الطائرة (سطح الضغط الساخن): 0.001 مم سمك الطائرة 0.5 (احتفظ بالطحن 3 مرات) |
| نوع الحرارية | سلك أوميغا الأمريكي الأصلي من النوع K |
| وحدة التحكم الصناعية/البرنامج | باناسونيك PLC FX-C14T نظام معالجة الصور باناسونيك |
| وحدة اللمس | شاشة التحكم Samkoon تعمل باللمس ثنائي النواة |
| تركيبات COF | نوع التثبيت الميكانيكي COF، ضبط ميكرومتر نصف قطر الإمالة في الاتجاه Z |
| وحدة دوران العدسة | وضع التحكم: تحكم ميكرومتر X / Y / Z ضبط التركيز: ضبط التركيز يدويًا |
| سيليكون / تفلون | موقف التبديل اليدوي |
| مرحلة LCD (المنصة) | حركة الشريحة اليدوية |
| محاذاة رأس الربط | يمكن ضبط الأسطوانة على التوقف في أي موضع في الاتجاهين العلوي والسفلي |
| طريقة التحكم | شاشة تعمل باللمس + زر التشغيل |
| الفولطية | التيار المتناوب 180-220 فولت |
| الطاقة القصوى | 400-1100 واط (يمكن أن يدعم رأس ربط عريض 68X1.4X10) |
| الطاقة القصوى | 1100 واط |
| القوة الفعلية | 580 واط |
| مقاس الجسم | 1800 × 1200 × 1520 مم (الطول * العرض * الارتفاع) |
| الوزن الصافي للمعدات | 250 كجم |
| عدد الحزم | 2 |
| تغليف المعدات | صناديق خشبية، غير جذوع الأشجار (المواد يتم لصقها على الألواح، ولا يلزم التبخير للتصدير) |
| حجم العبوة والوزن الإجمالي | 920X920X1660mm (L * W * H) آلة 240 كجم 1920X240X960mm (الطول * العرض * الارتفاع) زجاج 110 كجم |
- كاميرا فحص عملية إعادة العمل
