ملخص
هذه المعدات مناسبة لمجموعة متنوعة من الربط المركب للوحة FPC / COF / TAB وLCD أو PCB. إنها معدات إصلاح احترافية عالية الدقة لإصلاح 2K و4K والشاشة المنحنية بأحجام مختلفة من تلف كابل شاشة LCD أو السقوط الطبيعي. يمكن إصلاح لوحة التلفزيون حتى 100 بوصة.
مواصفات المنتج
ST-100SW الكمبيوتر المحمول شاشة تلفاز إصلاح acf tcp pcb ic fpc pdp cob cog الضباب تبويب cof LCD led لوحة التلفزيون آلة إصلاح
(1) آلة ربط الكابلات المرنة cog fog fpc IC acf tab cof

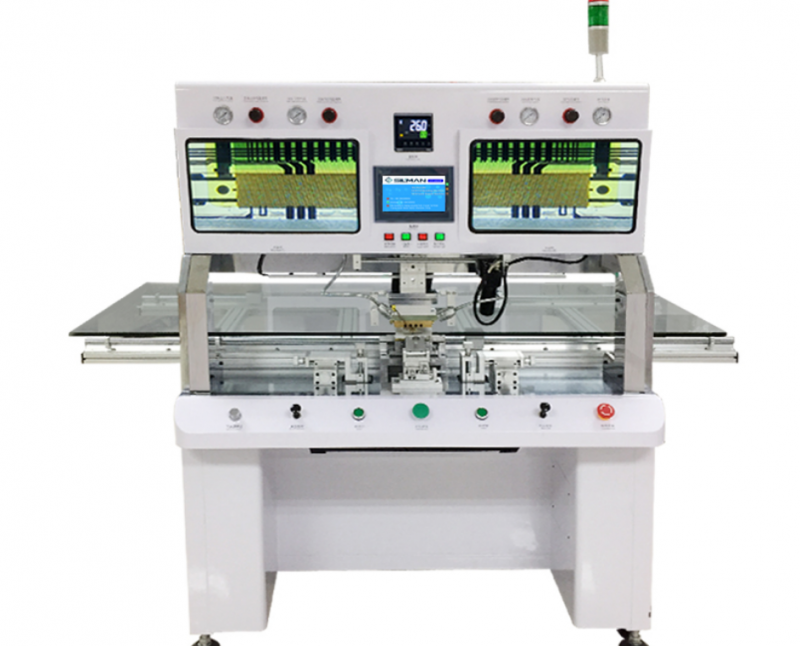

ST-100SW هي آلة الربط الكبيرة الخاصة بنا لربط شريط acf cof tab من خلال رأس التسخين النبضي بالضغط الساخن أثناء عملية إصلاح شاشة LCD. يتم استخدامه على نطاق واسع لإصلاح لوحة شاشة تلفزيون LCD LED ويمكنه حل أخطاء عرض الشاشة الناتجة عن تلف COF.
هناك 3 كاميرات CCD ورأس ربط بالضغط الساخن للتسخين النبضي بحجم 50*1.4 مم. يمكننا أيضًا توفير رأس آلة الربط
أحجام أخرى مثل 68*1.4 ملم و 50*1.2 ملم.
(2) آلة إصلاح LED لتلفزيون LCD ST-100SW لربط الضباب ACF COF Tab FPC COG
يمكن لـ ST-100SW إصلاح شاشة تلفزيون يصل حجمها إلى 100 بوصة بمنصة زجاجية قابلة للتوسيع. يمكنه أيضًا إصلاح لوحة شاشة LCD TV 4K 8K.
هذا الموديل ST-100SW كبير الحجم وسهل التشغيل. إنها آلة ربط بسعر منخفض ولكن أداء جيد. إنها آلة الربط الأكثر مبيعًا لدينا.
(3) قطع غيار ماكينة الربط
يتم توفير قطع الغيار لإصلاح آلة الربط في الضمان. الضمان لجميع آلات ربط التلفزيون لدينا هو سنة واحدة.
(4) آلة تسخين النبض بالضغط الساخن الأوتوماتيكية برأس واحد
(5) ملحقات آلة الربط
سعر ماكينة الربط يشمل تكلفة الملحقات. ما عليك سوى شراء COF ثم يمكنك تشغيل آلة الربط و
ابدأ في إصلاح تلفزيونك.
أنا كتلة النص. انقر فوق زر تحرير لتغيير هذا النص. لوريم إيبسوم دولور سيت أميت، consectetur adipiscing إيليت. Ut elit Tellus، luctus nec ullamcorper mattis، pulvinar dapibus leo.
- كاميرا فحص إضافية
| طراز الجهاز | ST-100SW |
|---|---|
| وصف الجهاز | معدات إصلاح الشاشة، معدات إصلاح شاشات الكريستال السائل، معدات ربط COF/TAB، إلخ. |
| استخدامات الجهاز | يتم استخدام هذا المنتج في مجموعة متنوعة من FPC وCOF وTAB وLCD وربط مجموعة PCB، وينعكس في مجموعة متنوعة من أحجام LCD الرأسية، والأفقية، والشريط الرأسي، والحزام الأفقي، والحزام الأسود، والأسود، والخيط الملون، والشريط، ومتعدد -خط، أسود، أبيض وأسود، عرض نصف عمودي، صيانة الأعطال النصفية الأفقية. |
| مميزات الجهاز | رأس واحد، جهاز هوائي واحد، تحكم واحد في درجة الحرارة |
| مواصفات لوحة LCD المطبقة | 15 بوصة - 100 بوصة (منصة قابلة للتوسيع) |
| سمك لوحة LCD المطبقة | 0.3 مم - 1.1 مم [زجاج واحد] |
| نوع اللوحة | تفت |
| رقم IC للربط | واحد/لوحة |
| اتجاه الترابط | X أو Y أحادي الاتجاه |
| حجم رأس الربط | شفرة قابلة للاستبدال حسب مواصفات IC (الماكينة الأصلية مجهزة بمقاس (50X1.2X10 |
| وقت معالجة المعدات | TFT، 3.8S/رقاقة |
| فاز الإنتاج | قرص، 100 قطعة/ساعة |
| دقة الترابط | ±1.5 ميكرومتر (يدعم 4K) |
| أعلى إعداد دقة لتحديد المواقع | ± 0.5 ميكرومتر |
| متطلبات المعدات بيئة العمل | غرفة نظيفة وخالية من الغبار ونظيفة |
| ضغط العرض | 0.1 ~ 0.7Mpa مصدر الهواء الجاف |
| مزود الطاقة | التيار المتردد 220 فولت ± 10%، 50 هرتز، 3500 واط |
| جهاز هوائي | اسطوانة الدقة الأصلية Air TAC |
| نظام الضغط | يزيل هيكل الشريط المتوازي لنظام الضغط وزن المسافة البادئة، ويمكن أن يصل الحد الأدنى من دقة الضغط إلى 0.1 كجم، وتستخدم مكونات الضغط مكونات دقيقة SMC. |
| طريقة التدفئة | نبض (تسخين/تبريد سريع وتبريد مساعد) |
| نظام التحكم في درجة الحرارة | وقت درجة حرارة الغرفة إلى 180 درجة وزمن الاستجابة خلال 2-3 ثواني |
| رأس الضغط الساخن | المواد: سبائك التيتانيوم خصائص المعدن: SUS440C دقة الطائرة (سطح الضغط الساخن): 0.001 مم |
| نوع الحرارية | سلك أوميغا الأمريكي الأصلي من النوع K |
| وحدة التحكم الصناعية/البرنامج | باناسونيك PLC FX-C14T نظام معالجة الصور باناسونيك |
| وحدة اللمس | شاشة التحكم Samkoon تعمل باللمس ثنائي النواة |
| وحدة الصورة | نقطة مقابلة COF: نقطة مقابلة للأسفل (المسار البصري: العدسة > الكوارتز > قطب ITO > COF) |
| وحدة التشذيب COF | السكتة الدماغية R: تعديل خشن 360 درجة، تعديل دقيق +/- 5 درجات |
| تركيبات COF | نوع التثبيت الميكانيكي COF، ضبط ميكرومتر نصف قطر الإمالة في الاتجاه Z |
| وحدة دوران العدسة | وضع التحكم: تحكم ميكرومتر X / Y / Z |
| سيليكون / تفلون | موقف التبديل اليدوي |
| مرحلة LCD (المنصة) | حركة الشريحة اليدوية، جهاز امتصاص الفراغ قائم بذاته |
| محاذاة رأس الربط | يمكن ضبط الأسطوانة على التوقف في أي موضع في الاتجاهين العلوي والسفلي |
| طريقة التحكم | شاشة تعمل باللمس + زر التشغيل |
| ضبط القياسات | يمكن تخزين مجموعات متعددة من معلمات الضغط الساخنة حسب الحاجة |
| الفولطية | التيار المتناوب 180-220 فولت |
| الطاقة القصوى | 400-1100 واط (يمكن أن يدعم رأس ربط عريض 68X1.2X10) |
| الطاقة القصوى | 1100 واط |
| القوة الفعلية | 580 واط |
| مقاس الجسم | 1800 × 1260 × 1550 مم (الطول * العرض * الارتفاع) 1160*850*1450 مللي متر (الطول * العرض * الارتفاع) بدون حجم المنصة |
| الوزن الصافي للمعدات | 430 كجم |
| عدد الحزم | 2 |
| تغليف المعدات | صناديق خشبية، غير جذوع الأشجار (يتم لصق المادة على اللوح، ولا يلزم التبخير للتصدير) |
| حجم العبوة والوزن الإجمالي | 1240X840X1680mm (الطول * العرض * الارتفاع) 337 كجم 1920X240X960mm (الطول * العرض * الارتفاع) 110 كجم |
