ملخص
هذه المعدات مناسبة لمجموعة متنوعة من الربط المركب للوحة FPC / COF / TAB وLCD أو PCB. إنها معدات إصلاح احترافية عالية الدقة لإصلاح 2K و4K والشاشة المنحنية بأحجام مختلفة من تلف كابل شاشة LCD أو السقوط الطبيعي. يمكن إصلاح لوحة التلفزيون حتى 100 بوصة.

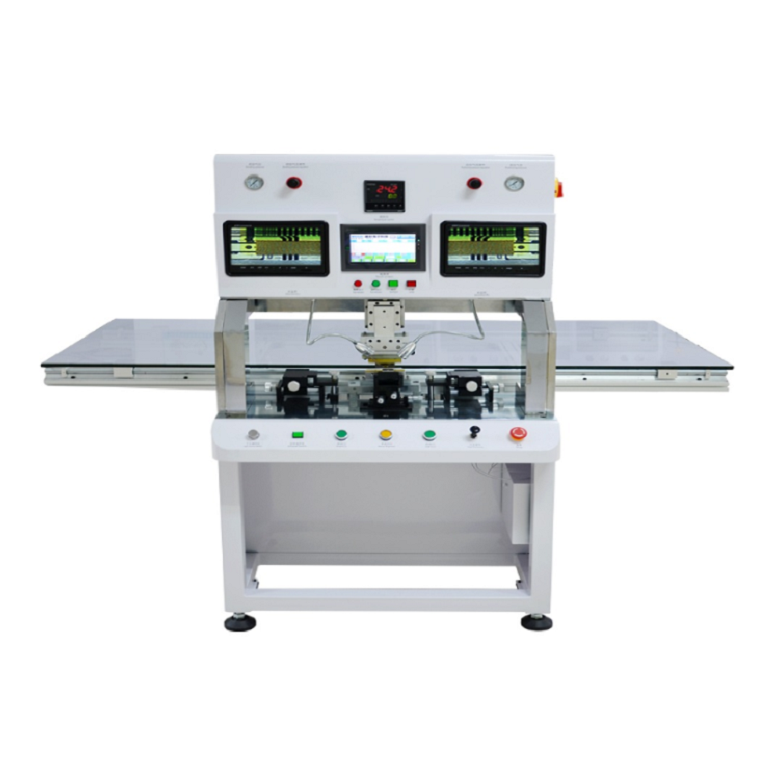

يمكن لآلة ربط COF ST-100SS إصلاح لوحة تلفزيون تصل إلى 100 بوصة. يتم استخدامه في مجموعة متنوعة من FPC، COF، TAB ولوحة LCD وربط مجموعة PCB.
- إصلاح شاشة LCD 2K/4K
- يمكن أن تعمل مع لوحة الشاشة المسطحة والمنحنية
- بديل ACF COF/TAB/FPC لشاشة تلفزيون LCD
- نظام التحكم بدرجة الحرارة PID عالي الدقة
- نظام محاذاة بصري عالي الدقة مع CCD صناعي عالي الوضوح (2MP)
- واجهة HMI لشاشة اللمس عالية الدقة
- جهاز اختبار الضغط المدمج لحماية ثنائي الفينيل متعدد الكلور
- مراقبة درجة الحرارة في الوقت الحقيقي والحماية من درجة الحرارة الزائدة.
- وظيفة التوقف في حالات الطوارئ
| طراز الجهاز | ST-100SS |
|---|---|
| وصف الجهاز | معدات إصلاح الشاشة، معدات إصلاح شاشات الكريستال السائل، معدات ربط COF/TAB، إلخ. |
| استخدامات الجهاز | يتم استخدام هذا المنتج في مجموعة متنوعة من FPC وCOF وTAB وLCD وربط مجموعة PCB، وينعكس في مجموعة متنوعة من أحجام LCD الرأسية، والأفقية، والشريط الرأسي، والحزام الأفقي، والحزام الأسود، والأسود، والخيط الملون، والشريط، ومتعدد -خط، أسود، أبيض وأسود، عرض نصف عمودي، صيانة الأعطال النصفية الأفقية. |
| مميزات الجهاز | رأس واحد، جهاز هوائي واحد، تحكم واحد في درجة الحرارة |
| مواصفات لوحة LCD المطبقة | 15 بوصة - 65 بوصة (منصة قابلة للتوسيع) |
| سمك لوحة LCD المطبقة | 0.3 مم - 1.1 مم [زجاج واحد] |
| نوع اللوحة | تفت |
| رقم IC للربط | واحد/لوحة |
| اتجاه الترابط | X أو Y أحادي الاتجاه |
| حجم رأس الربط | شفرة قابلة للاستبدال حسب مواصفات IC (الماكينة الأصلية مجهزة بمقاس (50X1.2X10 |
| وقت معالجة المعدات | TFT، 3.8S/رقاقة |
| فاز الإنتاج | قرص، 100 قطعة/ساعة |
| دقة الترابط | ±1.5 ميكرومتر (يدعم 4K) |
| أعلى إعداد دقة لتحديد المواقع | ± 0.5 ميكرومتر |
| متطلبات المعدات بيئة العمل | غرفة نظيفة وخالية من الغبار ونظيفة |
| ضغط العرض | 0.1 ~ 0.7Mpa مصدر الهواء الجاف |
| مزود الطاقة | التيار المتردد 220 فولت ± 10%، 50 هرتز، 3500 واط |
| جهاز هوائي | اسطوانة الدقة الأصلية Air TAC |
| نظام الضغط | يزيل هيكل الشريط المتوازي لنظام الضغط وزن المسافة البادئة، ويمكن أن يصل الحد الأدنى من دقة الضغط إلى 0.1 كجم، وتستخدم مكونات الضغط مكونات دقيقة SMC. |
| طريقة التدفئة | نبض (تسخين/تبريد سريع وتبريد مساعد) |
| نظام التحكم في درجة الحرارة | وقت درجة حرارة الغرفة إلى 180 درجة وزمن الاستجابة خلال 2-3 ثواني |
| رأس الضغط الساخن | المواد: سبائك التيتانيوم خصائص المعدن: SUS440C دقة الطائرة (سطح الضغط الساخن): 0.001 مم |
| نوع الحرارية | سلك أوميغا الأمريكي الأصلي من النوع K |
| وحدة التحكم الصناعية/البرنامج | باناسونيك PLC FX-C14T نظام معالجة الصور باناسونيك |
| وحدة اللمس | شاشة التحكم Samkoon تعمل باللمس ثنائي النواة |
| وحدة الصورة | نقطة مقابلة COF: نقطة مقابلة للأسفل (المسار البصري: العدسة > الكوارتز > قطب ITO > COF) |
| وحدة التشذيب COF | السكتة الدماغية R: تعديل خشن 360 درجة، تعديل دقيق +/- 5 درجات |
| تركيبات COF | نوع التثبيت الميكانيكي COF، ضبط ميكرومتر نصف قطر الإمالة في الاتجاه Z |
| وحدة دوران العدسة | وضع التحكم: تحكم ميكرومتر X / Y / Z |
| سيليكون / تفلون | موقف التبديل اليدوي |
| مرحلة LCD (المنصة) | حركة الشريحة اليدوية، جهاز امتصاص الفراغ قائم بذاته |
| محاذاة رأس الربط | يمكن ضبط الأسطوانة على التوقف في أي موضع في الاتجاهين العلوي والسفلي |
| طريقة التحكم | شاشة تعمل باللمس + زر التشغيل |
| ضبط القياسات | يمكن تخزين مجموعات متعددة من معلمات الضغط الساخنة حسب الحاجة |
| الفولطية | التيار المتناوب 180-220 فولت |
| الطاقة القصوى | 400-1100 واط (يمكن أن يدعم رأس ربط عريض 68X1.2X10) |
| الطاقة القصوى | 1100 واط |
| القوة الفعلية | 580 واط |
| مقاس الجسم | 1800 × 1260 × 1450 مم (الطول * العرض * الارتفاع) 860*860*1450 مللي متر (الطول * العرض * الارتفاع) بدون حجم المنصة |
| الوزن الصافي للمعدات | 250 كجم |
| عدد الحزم | 2 |
| تغليف المعدات | صناديق خشبية، غير جذوع الأشجار (يتم لصق المادة على اللوح، ولا يلزم التبخير للتصدير) |
| حجم العبوة والوزن الإجمالي | 920X920X1660mm (الطول * العرض * الارتفاع) 240 كجم 1920X240X960mm (الطول * العرض * الارتفاع) 110 كجم |
