ملخص
هذه المعدات مناسبة لمجموعة متنوعة من الربط المركب للوحة FPC / COF / TAB وLCD أو PCB. إنها معدات إصلاح احترافية عالية الدقة لإصلاح 2K و4K والشاشة المنحنية بأحجام مختلفة من تلف كابل شاشة LCD أو السقوط الطبيعي. يمكن إصلاح لوحة التلفزيون حتى 100 بوصة.
آلة ربط الرأس المزدوج
الكفاءة والدقة
يتم استخدام هذا المنتج في مجموعة متنوعة من FPC وCOF وTAB وLCD وربط مجموعة PCB، وينعكس في مجموعة متنوعة من أحجام LCD الرأسية، والأفقية، والشريط الرأسي، والحزام الأفقي، والحزام الأسود، والأسود، والخيط الملون، والشريط، ومتعدد -خط، أسود، أبيض وأسود، عرض نصف عمودي، صيانة الأعطال النصفية الأفقية.

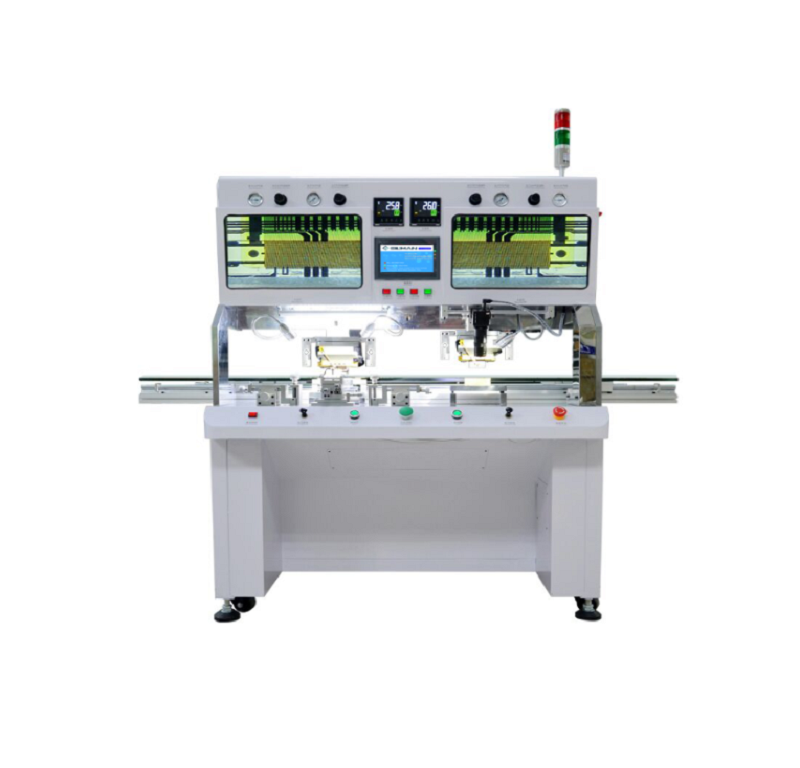

ماكينة ربط لوحة تلفزيون LCD مزدوجة الرأس ST-100DW
نوع الماكينة: ماكينة ربط مزدوجة الرأس
حجم الماكينة: 1800X1200x1520mm
الجهد: التيار المتناوب 220 فولت ± 10%، 50 هرتز، 3500 واط
حجم رأس الترابط: 50*12 مللي متر (68*1.2 مللي متر اختياري)
وزن الماكينة: 400 كجم
ضغط العرض: 0.1 ~ 0.7Mpa مصدر الهواء الجاف
طلب
حجم شاشة LCD يصل إلى 100 بوصة
مناسبة لإصلاح شاشة LCD 2K/4K
للوحة الشاشة المسطحة والمنحنية
بديل ACF COF/TAB/FPC لشاشة تلفزيون LCD
حجم كل رأس: 50X1.2X10MM 50X2.0X10MM (يمكن تغيير حجم رأس الربط وفقًا لحجم COF)
- كاميرا التفتيش الإضافية
| طراز الجهاز | ST-100DW |
|---|---|
| وصف الجهاز | معدات إصلاح الشاشة، معدات إصلاح شاشات الكريستال السائل، معدات ربط COF/TAB، إلخ. |
| استخدامات الجهاز | يتم استخدام هذا المنتج في مجموعة متنوعة من FPC وCOF وTAB وLCD وربط مجموعة PCB، وينعكس في مجموعة متنوعة من أحجام LCD الرأسية، والأفقية، والشريط الرأسي، والحزام الأفقي، والحزام الأسود، والأسود، والخيط الملون، والشريط، ومتعدد -خط، أسود، أبيض وأسود، عرض نصف عمودي، صيانة الأعطال النصفية الأفقية. |
| مميزات الجهاز | رؤوس ربط مزدوجة، جهاز هوائي مزدوج، تحكم مزدوج في درجة الحرارة |
| مواصفات لوحة LCD المطبقة | 15 بوصة - 65 بوصة (منصة قابلة للتوسيع) |
| سمك لوحة LCD المطبقة | 0.3 مم - 1.1 مم [زجاج واحد] |
| نوع اللوحة | تفت |
| رقم IC للربط | واحد/لوحة |
| اتجاه الترابط | X أو Y أحادي الاتجاه |
| حجم رأس الربط | الرأس الأيسر الأصلي مجهز بـ 50X1.2X10MM والرأس الأيمن مجهز بـ 50X2.0X10MM (يمكن تغيير حجم رأس الربط وفقًا لمواصفات IC) |
| وقت معالجة المعدات | TFT، 3.8S/رقاقة |
| فاز الإنتاج | قرص، 100 قطعة/ساعة |
| دقة الترابط | ±1.5 ميكرومتر (يدعم 4K) |
| أعلى إعداد دقة لتحديد المواقع | ± 0.5 ميكرومتر |
| متطلبات المعدات بيئة العمل | غرفة نظيفة وخالية من الغبار ونظيفة |
| ضغط العرض | 0.1 ~ 0.7Mpa مصدر الهواء الجاف |
| مزود الطاقة | التيار المتردد 220 فولت ± 10%، 50 هرتز، 3500 واط |
| جهاز هوائي | اسطوانة الدقة الأصلية Air TAC |
| نظام الضغط | يزيل هيكل الشريط المتوازي لنظام الضغط وزن المسافة البادئة، ويمكن أن يصل الحد الأدنى من دقة الضغط إلى 0.1 كجم، وتستخدم مكونات الضغط مكونات دقيقة SMC. |
| طريقة التدفئة | نبض (تسخين/تبريد سريع وتبريد مساعد) |
| نظام التحكم في درجة الحرارة | منحنى ارتفاع درجة الحرارة قابل للتعديل مع ضبط تلقائي PID عالي الدقة وقت درجة حرارة الغرفة إلى 180 درجة وزمن الاستجابة خلال 2-3 ثواني |
| رأس الضغط الساخن | المواد: سبائك التيتانيوم خصائص المعدن: SUS440C |
| نوع الحرارية | سلك أوميغا الأمريكي الأصلي من النوع K |
| وحدة التحكم الصناعية/البرنامج | باناسونيك PLC FX-C14T نظام معالجة الصور باناسونيك شاشة التحكم Samkoon تعمل باللمس ثنائي النواة |
| وحدة التشذيب COF | نوع السكك الحديدية: U-السكك الحديدية الدقة: 0.01 اتجاه قابل للتعديل: X/Y/R السكتة الدماغية R: تعديل خشن 360 درجة، تعديل دقيق +/- 5 درجات |
| تركيبات COF | نوع التثبيت الميكانيكي COF، ضبط ميكرومتر نصف قطر الإمالة في الاتجاه Z |
| وحدة دوران العدسة | وضع التحكم: تحكم ميكرومتر X / Y / Z ضبط التركيز: ضبط التركيز يدويًا |
| سيليكون / تفلون | موقف التبديل اليدوي |
| مرحلة LCD (المنصة) | حركة انزلاقية يدوية، جهاز امتصاص فراغي مستقل |
| محاذاة رأس الربط | يمكن ضبط الأسطوانة على التوقف في أي موضع في الاتجاهين العلوي والسفلي |
| طريقة التحكم | شاشة تعمل باللمس + زر التشغيل |
| ضبط القياسات | يمكن تخزين مجموعات متعددة من معلمات الضغط الساخنة حسب الحاجة |
| الطاقة القصوى | 1100 واط |
| القوة الفعلية | 580 واط |
| مقاس الجسم | 1800 × 1200 × 1520 مم (الطول * العرض * الارتفاع) |
| تغليف المعدات | صناديق خشبية، غير جذوع الأشجار |
| حجم العبوة والوزن الإجمالي | 1240X840X1680mm (الطول * العرض * الارتفاع) 368 كجم 1920X240X960mm (الطول * العرض * الارتفاع) 110 كجم |
